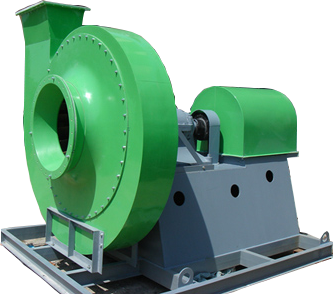

F9-19型玻璃鋼高壓風機

---

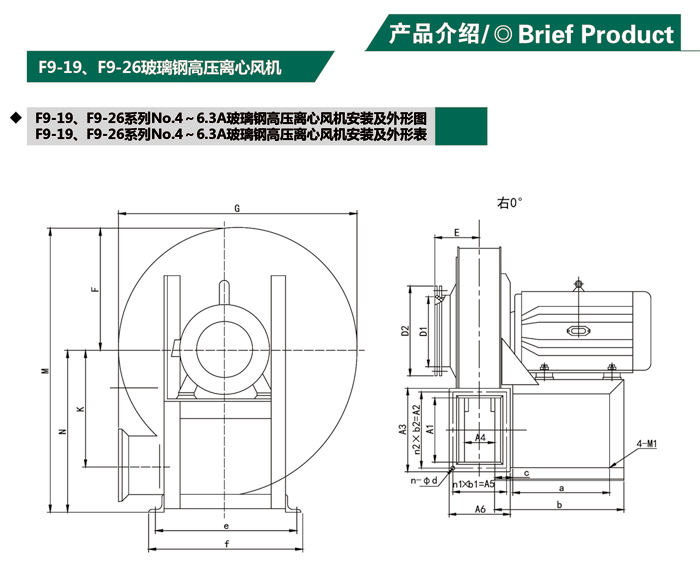

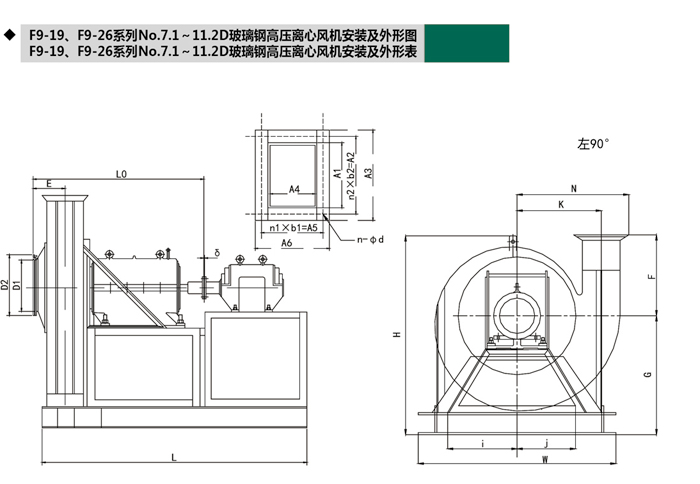

性能參數 安裝尺寸表

    河北凈杰以專業技術提供玻璃鋼風機。F9-19型高壓玻璃鋼離心風機是參照金屬9-19型通風機性參數而采用玻璃鋼復合材質制作而成。該系列風機可輸送含酸堿成分及化學成分的腐蝕性氣體。該系列風機具有高效率，低能耗，低噪音，低震動、高壓力、強度高、重量輕、不易老化、耐腐蝕性能良好、運轉平穩等特點。

一、特性及應用

    F9-19型高壓玻璃鋼離心通風機，一般用于高壓強制通風，并廣泛用于輸送含腐蝕性氣體和其他不自燃的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m，氣體溫度不得超過80攝氏度。

    該系列風機廣泛應用于化工、電鍍、氧化、發電廠、化驗室、線路板、環保設備等含有腐蝕性氣體的場所。

二、型式

    F9-19型高壓離心通風機均可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉稱右旋風機，以“右”表示；葉輪逆時針旋轉稱左旋風機，以“左“表示。

    風機的出口位置，以機殼的出風口角度表示。“左”　“右”均可制成0°，45°，90°，135°，180°，225°共六種角度。

    風機的傳動方式為A（NO.4-6.3）和D(No.7.1-11.2)兩種。

三、結構特點

     No.4～6.3主要有葉輪、機殼、進風口等部分配直聯電動機組成，No.7.1～16除具有上述部分外還有傳動部分。

    （1）葉輪：葉輪為鋼襯玻璃鋼結構，9-19型風機葉片為12片，屬前向彎曲型葉片。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，空氣性能優良，效率高，運轉平穩可靠。

    （2）機殼：機殼是用玻璃纖維做成的蝸形體。No.2.8～12.5機殼做成整體，不能拆開。No.16、No.20的機殼制成兩開式，沿中分水平面分為兩半，用螺栓連接。

    （3）進風口：進風口制成收斂式流線型整體結構，裝于風機的側面；與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

    （4）傳動組：傳動部分由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。軸承箱整體結構采用球軸承，用軸承潤滑脂潤滑。
