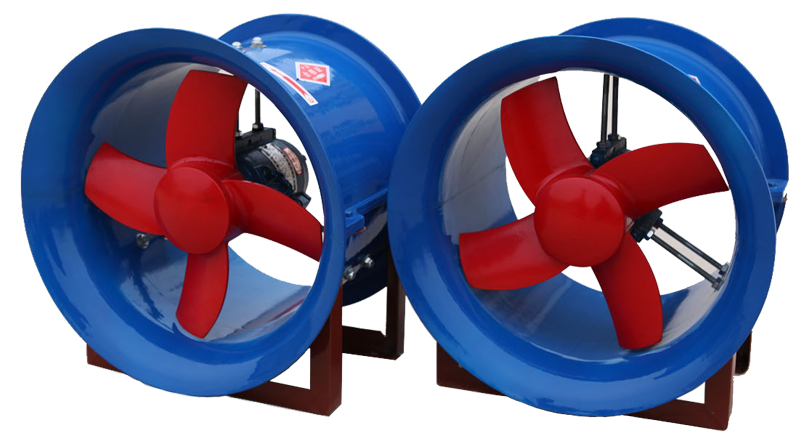

BT35-11防爆玻璃鋼軸流風機

性能參數表安裝尺寸表安裝維護

T35-11型軸流通風機是國家機構委員會推廣使用的一種高效低壓通風機，該機耗電量低，噪音小，并具有優良的耐腐蝕等特點。可用作工業廠房，機械制造、化工、印染、電鍍、醫藥等行業；影劇院、賓館、辦公大樓、各種住宅等建筑。若將風殼去掉，亦可用作電風扇，也可在較長的排氣管道內，間隔串聯安裝，以提高管道中的全壓。

1.風機優勢：BT35-11防爆阻燃型軸流風機

●機號：2.8#-11.2#；

●風量：613-64825m3/h；

●特點：瓦式葉片、高輪轂比、低風阻電機支架，新型、高效、節能，可制作成防爆及防潮型；

●應用：廠房、倉庫、辦公樓、住宅、娛樂場所的通風、換氣；

2.技術性能：

BT35-11防爆阻燃型軸流風機是國家機構委員會推廣使用的一種高效低壓通風機，該機耗電量低，噪音小，并具有優良的耐腐蝕等特點。可用作工業廠房，機械制造、化工、印染、電鍍、醫藥等行業；影劇院、賓館、辦公大樓、各種住宅等建筑。若將風殼去掉，亦可用作電風扇，也可在較長的排氣管道內，間隔串聯安裝，以提高管道中的全壓。

3.風機的型式：

●BT35-11防爆阻燃型軸流風機依葉輪直徑的大小分為NO2.8、NO3.15、NO3.55、NO4、NO4.5、NO5、NO5.6、NO6.3、NO7.1、NO8、NO9、NO10、NO11.2十三種機號，每一種機號的葉片數都為4片。葉片又可裝成15°、20°、30°、35°五種角度。因此，每一機號由于葉片安裝角度的大小，主軸轉速快慢的不同，風機的風壓，風量及所消耗功率也不相同。

●傳動方式：選用各級電動機，與葉輪直接聯接，機體外殼制成圓筒形，旋轉方向為順時針方向。

BT35-11防爆玻璃鋼軸流風機-性能參數表

機號	主軸轉速YPm	葉片角度deg	風量m3/h	全壓	全壓效率	配用電機
						型號	功率
2．8	2900	15	1649	155	0.87	YSF-5622	0.120
		20	2167	172	0.88	YSF-5632	0.180
		25	2685	177	0.895	YSF-5632	0.180
		30	2921	190	0.88	YSF-5632	0.180
		35	3202	237	0.86	YSF-6322	0.250
	1450	15	826	39	0.87	YSF-5014	0.025
		20	1086	44	0.88	YSF-5014	0.025
		25	1346	45	0.895	YSF-5014	0.025
		30	1464	49	0.88	YSF-5024	0.040
		35	1605	61	0.86	YSF-5024	0.040
3．15	2900	15	2339	196	0.87	YSF-6312	0.180
		20	3074	218	0.88	YSF-6322	0.250
		25	3810	224	0.895	YSF-6332	0.370
		30	4141	242	0.88	YSF-6332	0.370
		35	4545	300	0.86	YSF-7122	0.550
	1450	15	1169	49	0.87	YSF-5014	0.025
		20	1537	54	0.88	YSF-5024	0.040
		25	1905	56	0.895	YSF-5024	0.040
		30	2072	60	0.88	YSF-5614	0.060
		35	2273	75	0.86	YSF-5624	0.090
3．55	2900	15	3367	246	0.87	YSF-7112	0.370
		20	4426	277	0.88	YSF-7122	0.550
		25	5484	284	0.895	YSF-7122	0.550
		30	5965	306	0.88	YSF-7132	0.750
		35	6542	380	0.86	YSF-8022	1.10
	1450	15	1680	62	0.87	YSF-5024	0.040
		20	2208	69	0.88	YSF-5614	0.060
		25	2737	71	0.895	YSF-5624	0.090
		30	2977	76	0.88	YSF-5624	0.090
		35	3265	95	0.88	YSF-6314	0.120
4	2900	15	4806	316	0.87	YSF-7122	0.550
		20	6316	352	0.88	YSF-8022	1.10
		25	7826	361	0.895	YSF-8022	1.10
		30	8513	388	0.88	YSF-8022	1.10
		35	9336	483	0.86	YT90S-2	1.50
	1450	15	2406	79	0.87	YSF-5624	0.090
		20	3163	88	0.88	YSF-6314	0.120
		25	3920	90	0.895	YSF-6314	0.120
		30	4263	97	0.88	YSF-6324	0.180
		35	4676	121	0.86	YSF-7114	0.250
4．5	1450	15	3427	100	0.87	YSF-6314	0.120
		20	4504	112	0.88	YSF-6324	0.180
		25	5581	115	0.895	YSF-7114	0.250
		30	6070	123	0.88	YSF-7124	0.370
		35	6678	153	0.86	YSF-7124	0.370
5	1450	15	4700	124	0.87	YSF-7114	0.250
		20	6178	138	0.88	YSF-7124	0.370
		25	7655	141	0.895	YSF-7124	0.370
		30	8327	152	0.88	YSF-8014	0.550
		35	9133	189	0.86	YSF-8024	0.750
	960	15	3142	54	0.87	YSF-8026	0.370
		20	4129	60	0.88	YSF-8026	0.370
		25	5117	62	0.895	YSF-8026	0.370
		30	5566	66	0.88	YSF-8026	0.370
		35	6104	83	0.86	YSF-8026	0.370
5．6	1450	15	6595	154	0.87	YSF-7124	0.370
		20	8667	172	0.88	YSF-8014	0.550
		25	10739	177	0.895	YSF-8024	0.750
		30	11689	190	0.88	YT90S-4	1.1
		35	12812	237	0.86	YT90S-4	1.1
	960	15	4360	68	0.87	YSF-8026	0.370
		20	5730	75	0.88	YSF-8026	0.370
		25	7101	77	0.895	YSF-8026	0.370
		30	7724	83	0.88	YSF-8026	0.370
		35	8471	103	0.86	YSF-8026	0.370
6．3	1450	15	9393	196	0.87	YSF-8024	0.75
		20	12345	218	0.88	YT90S-4	1.1
		25	15297	224	0.895	YT90L-4	1.5
		30	16639	241	0.88	YT90L-4	1.5
		35	18250	300	0.86	YT100L-4	2.2
	960	15	6219	86	0.87	YSF-8026	0.370
		20	8173	96	0.88	YSF-8026	0.370
		25	10128	98	0.895	YSF-8026	0.370
		30	11016	106	0.88	YT90S-6	0.750
		35	12082	131	0.86	YT90S-6	0.750
7．1	1450	15	13444	249	0.87	YT90L-4	1.5
		20	17670	277	0.88	YT100L1-4	2.2
		25	21895	284	0.895	YT100L1-4	2.2
		30	23815	306	0.88	YT100L2-4	4
		35	26120	380	0.86	YT112M-4	4
	960	15	8902	110	0.87	YT90S-6	0.750
		20	11700	122	0.88	YT90S-6	0.750
		25	14498	125	0.895	YT90S-6	0.750
		30	15769	134	0.88	YT90S-6	0.750
		35	17296	167	0.86	YT90S-6	1.1
8	1450	15	19235	316	0.87	YT100L1-4	2.2
		20	25280	352	0.88	YT122M-4	4
		25	31325	361	0.895	YT122M-4	4
		30	34078	388	0.88	YT132L-4	5.5
		35	37370	483	0.86	YT132M-4	7.5
	960	15	12733	139	0.87	YT90S-6	0.750
		20	16735	154	0.88	YT90L-6	1.1
		25	20737	158	0.895	YT100L-6	1.5
		30	22556	170	0.88	YT100L-6	1.5
		35	24739	212	0.86	YT112M-6	2.2
9	960	15	18132	175	0.87	YT100L-6	1.5
		20	23830	195	0.88	YT112M-6	2.2
		25	29529	200	0.895	YT132S-6	3
		30	32119	215	0.88	YT132S-6	3
		35	35227	268	0.86	YT132M1-6	4
10	960	15	24874	217	0.87	YT112M-6	2.2
		20	32691	241	0.88	YT132S-6	3
		25	40508	247	0.895	YT132M1-6	4
		30	44062	266	0.88	YT132M1-6	4
		35	48326	331	0.86	YT160M-6	7.5
11．2	960	15	34944	272	0.87	YT132M1-6	4
		20	45927	303	0.88	YT132M1-6	5.5
		25	56909	310	0.895	YT160M-6	7.5
		30	61901	344	0.88	YT160M-6	7.5
		35	67829	415	0.86	YT160L-6	11

無因次性能	葉片角度	15	20	25	30	35
	流量系數	0.175	0.23	0.285	0.31	0.34
	壓力系數	0.07	0.078	0.080	0.086	0.107
	全壓效率	0.87	0.88	0.895	0.88	0.86

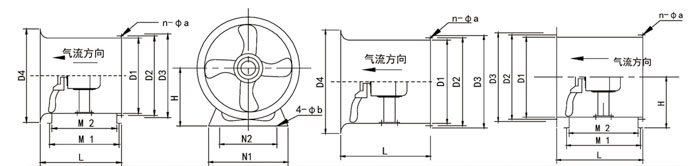

BT35-11防爆玻璃鋼軸流風機-安裝尺寸表

機號	D1	D2	D3	D4	L	管道式		固定式		N1	N2	n-Φa	Φb	H
機號	D1	D2	D3	D4	L	M1	M2	M1	M2	N1	N2	n-Φa	Φb	H
2.8	Φ290	Φ322	Φ346	Φ355	258	236	200	211	175	200	150	8-Φ8.5	Φ8.5	205
2.8(防爆）	Φ290	Φ322	Φ346	Φ355	240	286	250	261	225	200	150	8-Φ8.5	Φ8.5	205
3.15	Φ325	Φ358	Φ381	Φ400	280	236	200	211	175	220	170	8-Φ8.5	Φ8.5	230
3.15(防爆）	Φ325	Φ358	Φ381	Φ400	360	286	250	261	225	220	170	8-Φ8.5	Φ8.5	230
3.55	Φ365	Φ398	Φ420	Φ450	327	261	225	236	200	220	170	8-Φ11	Φ8.5	250
3.55（防爆）	Φ365	Φ398	Φ420	Φ450	400	311	275	286	250	220	170	8-Φ11	Φ8.5	250
4	Φ410	Φ448	Φ480	Φ500	350	269	225	244	200	300	240	8-Φ11	Φ11	265
4（防爆）	Φ410	Φ448	Φ480	Φ500	430	344	300	319	275	300	240	8-Φ11	Φ11	265
4.5	Φ460	Φ498	Φ530	Φ560	374	344	300	294	250	300	240	12-Φ11	Φ11	295
4.5（防爆）	Φ460	Φ498	Φ530	Φ560	450	344	300	319	275	300	240	12-Φ11	Φ11	295
5	Φ510	Φ553	Φ590	Φ630	414	344	300	294	250	400	320	12-Φ11	Φ13	315
5（防爆）	Φ510	Φ553	Φ590	Φ630	490	369	325	319	275	400	320	12-Φ11	Φ13	315
5.6	Φ570	Φ613	Φ650	Φ710	454	369	325	319	275	400	320	12-Φ11	Φ13	365
6.3	Φ640	Φ683	Φ720	Φ800	474	377	325	327	275	500	400	16-Φ11	Φ16	395
7.1	Φ720	Φ764	Φ800	Φ900	494	437	375	387	325	600	480	16-Φ11	Φ16	435
8	Φ810	Φ859	Φ891	Φ1000	579	437	375	387	325	600	480	16-Φ13	Φ17	490
9	Φ910	Φ959	Φ1000	Φ1120	648	470	400	420	350	700	580	16-Φ13	Φ18	550
10	Φ1010	Φ1064	Φ1100	Φ1250	753	470	400	420	350	700	580	20-Φ13	Φ19	615
11.2	Φ1130	Φ1184	Φ1230	Φ1400	888	495	425	445	375	800	650	20-Φ13	Φ20	660

BT35-11防爆玻璃鋼軸流風機-安裝維護

1、安裝前應詳細檢查通風機是否因包裝、運輸而有損壞、變形，待修理妥善后才能進行安裝。安裝時要注意檢查各關聯部分有無松動，葉片與風筒間隙應均勻，不得相碰。
2、聯接出風口之管道重量，不應由風機風筒承受，安裝時應另加支撐。
3、在軸流通風機進口端必須裝置集風器，并裝好防護鐵絲網。
4、風機底座必須與地基平面自然接合，不得敲打螺栓強制連接，以防底座變形。安裝時應用水平尺校正機座，加墊以保持其水平位置，然后將地腳螺栓旋緊。
5、該軸流通風機不準吊裝使用，安裝完畢后，須先進行試轉。
6、通風機在長期未使用后，再重新使用時，必須先檢查各聯接部分是否牢固可靠，并經試運轉后，方可正式使用。
7、風機正式運轉后，每年應檢查一次螺釘是否松動，電線表皮是否損壞，根據其具體情況加以修理。
8、經常注意風機在運轉中有無異常響聲，振動是否加大，并且及時檢查修理。
