F4-72型玻璃鋼離心風機

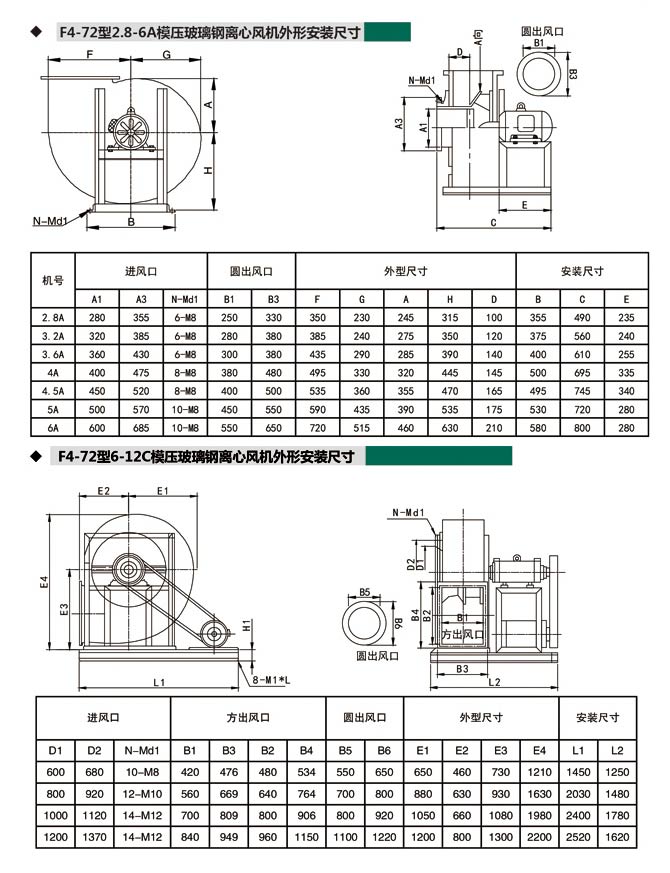

性能參數表安裝尺寸表風機維護說明選型技術資料

F4-72系列玻璃鋼離心風機和BF4-72系列玻璃鋼離心防爆風機是按國家標準制做的新型耐腐蝕離心式通風機，是以優質碳素鋼為骨架，以特定工藝加工的聚脂玻璃鋼進行復合制做，不但具有全玻璃鋼風機的耐腐蝕性能，也具備了鋼質風機的結構強度。

F4-72型玻璃鋼離心風機適用于排送溫度不超過80℃的腐蝕性氣體，可用作一般工廠及建筑物通風換氣，特別喝適用和各種形式的廢氣凈化塔配套使用。

風機結構特點

F4-72型玻璃鋼離心風機由葉輪、機殼、進風口、支架等組成。No6C以上配傳動機構。A式為葉輪和電機直接傳動，C式為皮帶傳動，D式為聯軸器傳動。配用國產YE系列節能電機。傳動方式也可按用戶要求特殊制作。

葉輪為機翼型后傾式，用優質鋼板作為骨架，經特殊處理后按特定工藝制作玻璃鋼防腐層。強度高，空氣動力性能好，經二次動平衡校驗，動平衡精度達6.3級整體運轉平穩。
機殼以玻璃鋼制作的整體蝸殼型結構。內表面平滑，阻力小，進風口為玻璃鋼制作的整體收斂式，經精加工后用螺釘固定在機殼入口側，精確度高，能使用氣體順利進入葉輪，流動阻力小。
傳動組：A式、C式、D式三種傳動方式的風機，主軸均以優質鋼制成，和腐蝕氣體接觸處有特殊的防護層，結構簡單，維護方便。
支架由Q235A鋼焊接而成，為滿足用戶的特殊要求，廠方除按標準安裝圖制作外，也可按用戶特殊要求加工制作。
風機底部有一泄水孔可供排放風機內部之積水。

風機的用途

F4-72型玻璃鋼離心可廣泛用于：腐蝕性酸堿氣體的抽排風，廢氣凈化處理，污水除臭等含有腐蝕性氣體的環境。
產品特點：使用范圍廣泛，適用于多種工況。

訂貨注意事項

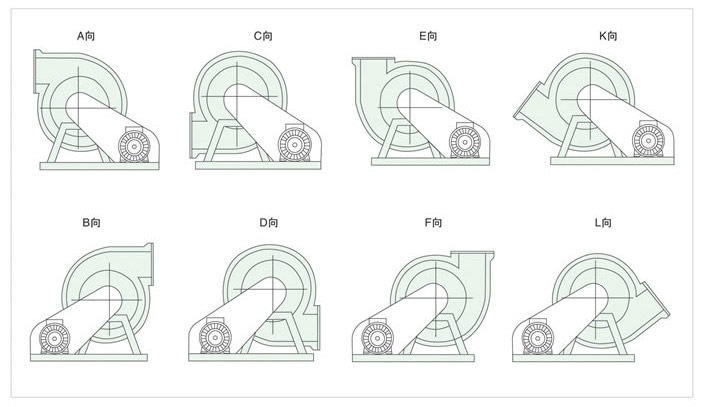

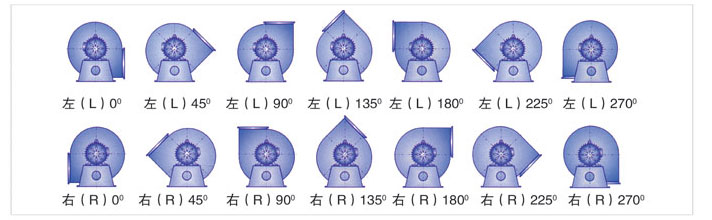

使用單位在訂貨時必須注明所需產品：1、風機型號 2、風機轉數 3、風機全壓 4、風機風量 5、風機出口方向 6、傳動方式 7、旋轉方向及角度 8、輸送氣體介質、溫度等 8、如是防爆通風系統，訂貨時注明防爆風機。
整套交貨范圍風機一臺（附皮帶輪和三角）。

F4-72-11No.2.8A

機號 No.	轉速 (r/min)	序號	全壓 (Pa)	流量（m3/h）	電機功率 (KW)
2.8A	2900	1	970	1330	1.5
		2	940	1490
		3	910	1650
		4	860	1810
		5	800	1970
		6	730	2130
		7	670	2290
		8	600	2450

F4-72-11No.3A

機號 No.	轉速 (r/min)	序號	全壓 (Pa)	流量（m3/h）	電機功率 (KW)
2.8A	2900	1 2 3 4 5 6 7 8	970 940 910 860 800 730 670 600	1330 1490 1650 1810 1970 2130 2290 2450	1.5

F4-72-11No.3.2A

轉數r. p. m	序號	全壓		流量m3/h	電動機		地腳螺栓(6套)
轉數r. p. m	序號	mmH20	Pa	流量m3/h	型號	功率(KW)	地腳螺栓(6套)
2900	1	127	1244	1975	Y90L-2	2.2	M10X250
	2	123	1205	2210
	3	119	1166	2450
	4	112	1097	2670
	5	104	1019	2930
	6	96	940	3165
	7	88	862	3400
	8	80	784	3640
1450	1	32	313	991	Y90S-4	1.1	M10X250
	2	31	303	1120
	3	30	294	1253
	4	27	264	1385
	5	26	254	1515
	6	24	235	1646
	7	22	215	1778
	8	20	196	1910

F4-72-11No.3.6A

轉數 r. p. m	序號	全壓		流量 m3/h	電動機		地腳螺栓 (用于非減振臺座)
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	型號	功率(KW)	規格	付/臺
2900	1	155	1519	2670	Y100L-2	3	Ml2X250	6
	2	152	1491	3000
	3	147	1442	3320
	4	141	1381	3640
	5	132	1293	3970
	6	124	1215	4290
	7	112	1097	4620
	8	102	999	4940
1450	1	39	382	1330	Y90S-4	1.1	Ml2X250	6
	2	38	364	1500
	3	37	362	1660
	4	35	343	1820
	5	33	323	1980
	6	31	303	2140
	7	29	284	2310
	8	26	254	2470

F4-72-11No.4A

轉數r. p. m	序號	全壓		流量 m3/h	電動機		地腳螺栓 (用于非減振臺座）
轉數r. p. m	序號	mmH2O	Pa	流量 m3/h	型號	功率(KW)	規格	付/臺
2900	1	204	1999	4020	Y132S1-2	5.5	Ml2X250	6
	2	200	1960	4519
	3	194	1901	4990
	4	185	1813	5480
	5	174	1706	5970
	6	163	1607	6450
	7	148	1451	6940
	8	134	1314	7420
1450	1	51	500	2010	Y90S-4	1.1	M12X250	6
	2	50	490	2260
	3	49	480	2500
	4	47	461	2740
	5	44	431	2980
	6	41	402	3220
	7	38	372	3470
	8	34	333	3710

4-72-11No.4.5A

轉數 r. p. m	序號	全壓		流量 m3/h	電動機		地腳螺栓 (用于非減振臺座）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	型號	功率(KW)	規格	付/臺
2900	1	258	2530	5730	Y132S2-2	7.5	Ml2X250	6
	2	254	2491	6420
	3	246	2412	7120
	4	236	2314	7810
	5	222	2177	8500
	6	207	2030	9200
	7	189	1853	9890
	8	170	1667	10580
1450	1	68	667	2720	Y90S-4	1.1	M12X250	6
	2	67	657	2985
	3	65	637	3267
	4	63	618	3594
	5	60	588	3912
	6	56	549	4235
	7	51	500	4550
	8	47	461	4861

4-72-11No.5A

轉數 r. p. m	序號	全壓		流量 m3/h	電動機		地腳螺栓 (用于非減振臺座）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	型號	功率(KW)	規格	付/臺
2900	1	258	2530	5730	Y160M2-2	15	Ml2X250	6
	2	324	3177	7950
	3	319	3128	8917
	4	313	3069	9880
	5	303	2971	10850
	6	290	2844	11830
	7	268	2805	12780
	8	246	2412	13750
1450	1	224	2197	14720	Y100L1-4	2.2	M12X250	6
	2	81	794	3977
	3	79	775	4460
	4	78	765	4943
	5	76	745	5426
	6	72	706	5909
	7	66	647	6392
	8	61	598	6875

4-72-11No.6A

轉數 r. p. m	序號	全壓		流量 m3/h	電動機		地腳螺栓 (用于非減振臺座）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	型號	功率(KW)	規格	付/臺
1450	1	116	1137	6840	Y112M-4	4	Ml2X250	6
	2	114	1118	7680
	3	112	1098	8520
	4	109	1067	9360
	5	104	1020	10200
	6	96	941	11040
	7	88	863	11880
	8	80	784	12200
960	1	51	500	4520	Y1001-6	1.5	M12X250	6
	2	50	490	5070
	3	49	480	5620
	4	48	471	6170
	5	45	441	6720
	6	42	412	7270
	7	38	373	7820
	8	35	343	8370

4-72-11No.6C

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
2240	1	278	2726	10600	9.74	11.8	Y160L-4	15	2800	20050B4	31542B4	ST0201.03
	2	272	2667	11900	10.3	12.5
	3	268	2628	13200	10.8	13.1
	4	260	2550	14500	11.3	13.7
	5	248	2432	15800	11.73	14.2
	6	229	2246	17100	12.05	14.6
	7	120	2059	18300	12.24	14.8
	8	191	1883	19600	12.44	15
2000	1	222	2175	9500	6.95	8.61	Y160M-4	11	2800	20050B4	31542B4	ST0201.03
	2	218	2136	10600	7.3	9.24
	3	214	2097	11800	7.7	9.78
	4	208	2038	12950	8.1	10.34
	5	198	1940	14100	8.35	10.69
	6	183	1794	15250	8.6	10.91
	7	168	1646	16400	8.8	10.93
	8	153	1499	17600	8.9	10.95
1800	1	179	1755	8520	5.04	6.1	Y132M-4	7.5	2500	20048B2	25038B2	ST0201.02
	2	176	1726	9550	5.33	6.4
	3	173	1696	10600	5.58	6.7
	4	168	1647	11600	5.83	7
	5	160	1569	12700	6.08	7.4
	6	148	1451	13700	6.24	7.5
	7	136	1337	14700	6.36	7.7
	8	124	1216	15800	6.5	7.8
1600	1	142	1392	7560	3.55	4.6	Y132S-4	5.5	2500	20048B2	25038B2	ST0201.02
	2	139	1363	8500	3. 74	4.74
	3	137	1342	9400	3. 74	4.89
	4	133	1303	10300	3.92	4.93
	5	126	1217	11200	4.1	5.23
	6	117	1190	12200	4.2	5.35
	7	107	1019	13100	4.4	5.45
	8	98	881	14000	4. 55	5.48
1250	1	86	846	5920	1.98	2.38	Y100L2-4	3	2240	20048A2	14028A2	ST0201.03
	2	84	835	6640	1.77	2.49
	3	83	816	7360	1.89	2.55
	4	81	786	8100	1.96	2.63
	5	77	742	8800	2.03	2.72
	6	71	682	9500	2.08	2.79
	7	65	621	10250	2. 12	2.79
	8	59	537	11000	2. 15	2.82
1000	1	55	539	4730	0.86	1.26	Y100L2-4	2.2	2240	20048A2	14028A2	ST0201.03
	2	54	530	5330	0.9	1.33
	3	53	520	5880	0. 95	1.39
	4	52	510	6450	1	1.48
	5	49	480	7030	1.03	1.41
	6	46	451	7600	1.08	1.47
	7	42	412	8200	1.09	1.49
	8	38	373	8750	1.51	1.51

4-72-11No.8C

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
1800	1	318	3118	20100	21.2	25.5	Y200L-4	30	3550 順90度	31565C4	40065C4	ST0201.04
	2	313	3069	22600	22.4	27. 1
	3	307	3010	25000	23.3	28.2
	4	299	2932	27400	24.6	29.8	Y225S-4	35	3150 順180度		40055C4
	5	285	2795	29900	25.5	30.8
	6	263	2576	32400	26.2	31.2
	7	241	2363	34800	26.7	32.3
1600	1	252	2471	17920	14.9	18.1	Y180L-4	22	3150	31565C3	35548C3	ST0201.03
	2	248	2432	20100	15.8	19.1
	3	243	2383	22280	16.5	20
	4	236	2314	24460	17.3	20.9
	5	224	2197	26640	17.9	216
	6	208	2040	28820	18.4	22.3
	7	190	1860	31000	18.8	22.7
1250	1	154	1510	14000	7.1	8.6	Y160M-4	11	3150 順90度	31550B3	28042B3	ST0201.03
	2	151	1481	15700	7.5	9.1
	3	148	1451	17400	7.9	9.5
	4	144	1412	19100	8.2	10			2800 順180度
	5	137	1343	20800	8.5	10.3
	6	127	1245	22500	8.8	10.6
	7	116	1137	24200	8.9	10.8
1120	1	123	1205	1250	5.26	6.37	Y132-4	7.5	3150 順90度	31550B3	28042B3	ST0201.02
	2	121	1193	14050	5.65	6.84
	3	119	1166	15560	5.98	7.24
	4	116	1124	17100	6.32	7.65
	5	110	160	18620	6.53	7.91		11	2800 順180度
	6	102	975	20120	6.68	8.09
	7	93	887	21650	6.78	8.2
1000	1	98	960	11200	3.63	4.6	Y132-4	7.5	3150 順90度	31550B3	28042B3	ST0201.02
	2	97	950	12500	3.83	4.8
	3	95	931	13900	4.02	5.1
	4	92	902	15300	4.21	5.32			2800 順180度
	5	88	862	16600	4.37	5.52
	6	81	794	18000	4.48	5.65
	7	74	725	19300	4.6	5.75
900	1	79	779	10050	2.73	3.45	Y112M-4	4	3150 順90度	31550B2	22438B2	ST0201.02
	2	78	769	11300	2.93	3.55
	3	77	755	12500	3.1	3.7
	4	75	725	13750	3.28	3.84
	5	71	683	14950	3.39	3.94
	6	66	629	16200	3.47	4.28	Y132S-4	5.5	2800 順180度
	7	60	572	17400	3.52	4.44	Y132S-4	5.5	2800 順180度

4-72-11No.10C

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
1250	1	239	2345	34800	25	30.2	Y225S-4	37	3550	40065C5	35560C5	ST0201.04
	2	236	2314	37850	26.3	21.7
	3	227	2226	41000	27.1	32.7
	4	216	2118	44050	27.7	33.5
	5	204	2000	47100	28.8	34.8
	6	190	1863	50150	29.4	35.7
1120	1	192	1883	31200	18	21.7	Y200L-4	30	3550	40065C5	31555C5	ST0201.04
	2	189	1853	33900	18.8	22.8
	3	182	1785	36700	19.3	23.3
	4	173	1696	39450	19.8	24
	5	163	1598	42100	20.5	24.9
	6	152	1491	45000	21.2	25.6
1000	1	153	1500	27850	12.8	15.5	Y180M-4	18.5	3550	40050C3	28048C3	ST0201.03
	2	151	1481	30300	13.4	16.2
	3	145	1422	32750	13.7	16.6
	4	138	1353	35200	14.1	17.1
	5	130	1275	37650	14.6	17.7
	6	121	1187	40100	15	18.2
900	1	124	1216	25050	9.3	11.3	Y160L-4	15	3550	40050C3	25042C3	ST0201.03
	2	122	1196	27250	9.8	11.8
	3	117	1147	29470	9.9	12.1
	4	112	1098	31680	10.3	12.5
	5	105	1030	33890	10.6	12.9
	6	98	961	36100	10.9	13.2
800	1	98	961	22150	7.9	7.9	Y160M-4	11	3550	40050B3	22442B3	ST0201.03
	2	96	941	24140	6.8	8.2
	3	93	912	26130	7	8.5
	4	88	863	28120	7.2	8.7
	5	83	814	30110	7.5	9.1
	6	78	765	32100	7.7	9.4
710	1	77	761	19780	4.81	5.83	Y132M-4	7.5	3550	40050B3	22442B3	ST0201.03
	2	76	751	21520	5.06	6.12
	3	73	721	23270	5.23	6.34
	4	70	686	25000	5.35	6.48
	5	66	648	26750	5.45	6.59
	6	61	603	28500	5.5	6.66
630	1	61	599	17540	3.36	4.25	Y132S-4	5.5	3550	31550B2	22438B2	ST0201.02
	2	60	591	19100	3.53	4.46
	3	58	568	20650	3.66	4.62
	4	55	540	22180	3.74	4.72
	5	52	510	23750	3.81	4.81
	6	48	475	25280	3.84	4.85

4-72-11No.12C

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	三角帶周長mm	風機帶輪規格	電機帶輪規格	電機導軌代號 (2套）
1120	1	277	2716	53800	44.7	54.1	Y280S-4	75	4500	50075D6	40075D6	ST0201.05
	2	273	2677	58600	46.5	56.7
	3	262	2569	63280	47.8	57.9
	4	249	2442	68020	49.2	59.6
	5	236	2314	72760	51.3	62.1
	6	219	2149	77500	52	63.4
1000	1	221	2176	48100	31.9	38.6	Y225M-4	45	4000	40075C5	28090C5	ST0201.04
	2	217	2130	52340	33.4	40.5
	3	209	2049	56280	34.2	41.3
	4	199	1951	60820	35.2	42.6
	5	188	1844	65060	36.6	44.3
	6	175	1716	69300	37.4	45.4
900	1	178	1745	43200	23.1	28	Y250M-6	37	4000	40075C4	37565C4	ST0201.04
	2	176	1726	47000	24.3	29.3
	3	169	1657	50800	24.8	20.1
	4	161	1579	54600	25.6	30.9
	5	152	1490	58400	26.6	32.2
	6	141	1383	62200	27.2	32.7
800	1	141	1383	38600	16.4	19.8	Y225M-6	30	4000	40075C4	35360C4	ST0201.04
	2	139	1363	42000	17.1	20.7
	3	134	1314	45420	17.7	21.7
	4	127	1245	48860	18.1	21.9	Y200L2-6	20			35555C4
	5	120	1177	52300	18.8	22.8
	6	112	1098	55700	19.3	23.3
710	1	111	1188	34200	11.4	13.8	Y200L2-4	18.5	4000	40075C3	30055C3	ST0201.03
	2	109	1067	17260	11.8	14.3
	3	105	1030	40260	12.3	14.9
	4	100	980	43320	12.9	15.6
	5	95	932	46380	13.2	16
	6	88	863	49500	13.5	16.3
630	1	88	863	30400	8.37	10.13	Y180L-6	15	4000	40075C3	26055C3	ST0201.03
	2	87	852	30400	8.37	10.13
	3	84	818	35800	9.1	11.02
	4	79	778	38500	9.3	11.26
	5	75	735	41200	9.47	11.46
	6	70	684	43900	9.56	11.58
560	1	69	682	27000	5.88	7.11	Y160M-6	7.5	4000	31550B3	22442B3	ST0201.03
	2	68	673	29380	6.17	7.37
	3	66	646	31750	6.39	7.47
	4	63	615	34140	6.53	7.74	Y160L-6	11
	5	59	580	36529	6.65	8.05
	6	55	540	38900	6.72	8.13
500	1	55	540	24100	4.18	5.1	Y132M2-6	5.5	3550	31550B3	20042B3	ST0201.03
	2	54	536	26240	4.39	5.28
	3	53	515	28380	4.55	5.55
	4	50	490	30520	4.65	5.87	Y160M-6	7.5
	5	47	462	32600	4.73	5.98
	6	44	430	34800	4.78	6.09

4-72-11No.6D

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		聯軸器（丨套） GB4323-84 外徑風機軸徑電機軸徑	電機地腳螺栓 (用于非減震臺）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	聯軸器（丨套） GB4323-84 外徑風機軸徑電機軸徑	規格	付/臺
1450	1	116	1167	6840	2.62	3.2	Y112M-4	4	1604828	M10*250	6
	2	114	1118	7680	2.77	3.4
	3	112	1098	8520	2.9	3.5
	4	109	1069	9360	3.06	3.8
	5	104	1020	10200	3.17	3.9
	6	96	941	11040	3.32	4
	7	88	863	11880	3.35	4.1
	8	80	784	12720	3.36	4.1

4-72-11No.8D

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		聯軸器（1套）GB4323-84 外徑風機軸徑電機軸徑	電機地腳螺栓 (用于非減震臺）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	聯軸器（1套）GB4323-84 外徑風機軸徑電機軸徑	規格	付/臺
1450	1	206	2020	16200	11	12.4	Y180M-4	18.5	2245048	M14*300	4
	2	203	1991	18163	11.7	13.7
	3	200	1961	20130	12.1	12.4
	4	194	1902	22100	12.8	15
	5	185	1814	24060	13.3	15.6
	6	176	1726	26025	13.6	16
	7	156	1530	27990	13.9	16.3
960	1	91	892	19730	3.2	3.9	Y132M2-6	5.5	2245036	M14*250	4
	2	89	873	12000	3.4	4
	3	87	853	1332	3.5	4.3
	4	85	834	14620	3.7	4.6
	5	81	794	15940	3.85	4.7
	6	75	735	17240	4	4.9
	7	69	677	18560	4.1	5

4-72-11No.10D

轉數 r. p. m	序號	全壓		流量 m3/h	軸功率KW	所需功率KW	電動機		聯軸器（1套）GB4323-84 外徑風機軸徑電機軸徑	電機地腳螺栓 (用于非減震臺）
轉數 r. p. m	序號	mmH2O	Pa	流量 m3/h	軸功率KW	所需功率KW	型號	功率 KW	聯軸器（1套）GB4323-84 外徑風機軸徑電機軸徑	規格	付/臺
1450	1	322	3156	40400	39.1	45.8	Y250M-4	55	3156565	M22*650	4
	2	317	3109	43960	40.8	47.9
	3	305	2991	47520	41.8	49.1
	4	290	2844	51080	43.1	50.5
	5	274	2687	45660	44.8	52.6
	6	255	2500	58200	45.9	53.9
960	1	141	1383	26730	11.3	13.3	Y200L1-6	18.5	2505055	M16*400	4
	2	139	1363	29050	11.8	13.9
	3	134	1314	31400	12.1	14.2
	4	127	1245	33790	12.5	14.6
	5	120	1177	36150	13	15.3
	6	112	1098	38500	13.4	15.8
730	1	82	806	20300	5.1	6	Y160L-8	7.5	2245042	M12*300	4
	2	80	784	22150	5.3	6.2
	3	77	744	23950	5.4	6.3
	4	74	726	25750	5.5	6.5
	5	69	677	27420	5.7	6.7
	6	65	637	29300	5.6	6.9

F4-72系列玻璃鋼離心風機的安裝、調整和試運轉

風機安裝時，應先檢查各零件連接是否牢固，轉動是否靈活等，并要檢查機殼內有無雜物。
風機與基礎結合面、進出口風管連接時，應調整自然吻合，不得強行連接，絕不允許風管的重量集中在機殼上，以免機殼變形影響正常運轉。風機進出口風管應用軟管連接，并注意風機的平位置。
安裝后試撥葉輪轉動，檢查是否靈活，發現不妥之處應及時調整。
安裝完畢，各部位正常后才能進行試運轉。試運轉過程中要嚴格控制電流，不能超過額定值。為防止電機因過載而燒毀，在風機啟動和試運轉時，必須在無荷載的情況下進行。如情況良好，逐步將閥門開啟到規定工況為止。

為了避免由于維護不當而引起人為故障及事故發生，預防風機及電動機各方面的自然幫障及事故的發生。從而充分發揮設備的效能，延長設備的使用壽命，因此，必須加強風機的維護。

F4-72系列玻璃鋼離心風機維護工作制度

風機維護人員必須注意下列各點：

只有在風機設備完全正常的情況下方可運轉。
如果風機設備在檢修后開動時，則需注意風機各部位是否正常。
定期清除風機及氣體輸送管道內部的灰塵、污垢及水等雜質，并防止銹蝕。
對風機設備的修理，不許在運轉中進行。

F4-72系列玻璃鋼離心風機正常運轉中的注意事項

如發現流量過大，不符合使用要求，或短時間內需要較少的流量，可利用節流裝置進行調整，以達到使用要求。
對溫度計及油標的靈敏性應定期進行檢查。
在風機的開車、停車或運轉過程中如發現不正?，F象時，應立即進行檢查。
對于檢查發現的小故障，應及時查明原因，設法消除或處理；如發現大故障時，應立即進行檢修。
定期檢修，應更換潤滑油。

F4-72系列玻璃鋼離心風機故障及原因

在風機的運轉過程中，可能發生某些故障，對于所產生的故障，必須迅速查明原因，及時解決，防止事故的發生。

風機的主要故障有：

軸承箱振動劇烈。
軸承升溫過高。
電動機電流過大和溫升過高。

玻璃鋼離心風機傳動方式的選擇

F4-72系列玻璃鋼離心風機的傳動方式，計有A、C、D三種，A式表示無軸承箱裝置，以電機直聯傳動。C式表示懸臂支承裝置，皮帶傳動，皮帶輪在軸承外側。D式表示懸臂支承裝置，用聯軸器聯接傳動。

F4-72型玻璃鋼離心風機中，No2.8～6采用A式傳動；No6～12采用滾動軸承支承，分C式和D式兩種傳動；

風機標準回轉方向

風機可以制作成右旋轉和左旋轉二種形式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針旋轉，稱為左旋轉風機，以“左”表示。

風機的出口位置，以機殼的出風口角度表示。F4-72型玻璃鋼通風機No 2.8～12在出廠時均作成1種形式，使用單位根據要求再安裝成所需要的位置。訂貨時不需注明。No 2.8出風口位置調整范圍0°～225°，間隔是45°。No 2.8～6出風口位置調整范圍0°～225°，間隔是22.5°。 No8～12出風口位置調整范圍0°～180°，除No 12間隔15°外，其它二風機間隔為22.5°。No 16、20出風口位置制成固定的三種：0°，90°，180°，不能調整，訂貨時需注明。

風機出風口方向

下面是我廠常用的幾種旋轉方向：

以電機側方向為準

国产色视频一区二区三区,国产超碰人人模人人爽人人喊,国产三级av在线播放,亚洲性无码一区二区三区

F4-72型玻璃鋼離心風機

F4-72型玻璃鋼離心風機

風機結構特點

風機的用途

訂貨注意事項

F4-72型玻璃鋼離心風機-性能參數表

F4-72-11No.2.8A

F4-72-11No.3A

F4-72-11No.3.2A

F4-72-11No.3.6A

F4-72-11No.4A

F4-72型玻璃鋼離心風機-安裝尺寸表

F4-72型玻璃鋼離心風機-風機維護說明

F4-72系列玻璃鋼離心風機的安裝、調整和試運轉

F4-72系列玻璃鋼離心風機維護工作制度

F4-72系列玻璃鋼離心風機正常運轉中的注意事項

F4-72系列玻璃鋼離心風機故障及原因

F4-72型玻璃鋼離心風機-選型技術資料

玻璃鋼離心風機傳動方式的選擇

風機標準回轉方向

風機出風口方向
