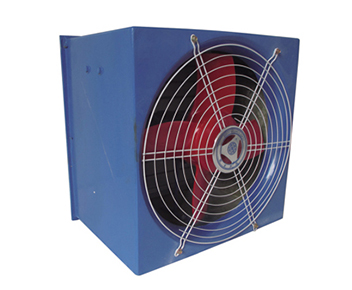

DFBZ系列方型壁式軸流風機
DFBZ系列方型壁式軸流風機用于工礦企業，民用建筑，體育館，各種娛樂場所的壁式排風,可輸送潮濕、含腐蝕性的氣體。垂詢電話:13833893806 0318-8292563。
DFBZ系列方型壁式軸流風機
性能參數表 外形尺寸 安裝維護
DFBZ系列方型壁式軸流風機具有明顯的效率高，運行平穩等優點，葉輪及外殼采用玻璃鋼制成，具有防腐作用，廣泛用于工礦企業，民用建筑，體育館，各種娛樂場合的壁式排風。
DFBZ系列方型壁式軸流風機特點
- （一）外形美觀，安裝方便，整機制成方形，安裝前，墻體按不同機號預留 方孔，安裝時風機從墻體外側放入墻洞，外殼與墻體之間塞以橡皮或軟木即可。
- （二）防雨和防自然風倒灌作用；風機出口靠外墻側裝有百葉風門，當風機停轉時，百葉風門自動關閉以防止室外雨水和自然風向室內倒灌，風機運轉時風門自動開啟。
（三）運行平穩，噪聲低；風機進風口裝有格柵，既能確保氣流穩定，又能起到安全網作用，方形整體安裝牢固，振動小，運行平穩，噪音低。
可根據設計及用戶要求特別制作：
室內進風格柵可用固定式鋁合金風口，以增加裝飾美觀效果；室外出風口可加設鋼制，彩鋼，不銹鋼制成的排氣型防水罩。
機號No. | 轉數r/min | 風量m3/h | 風壓Pa | 功率kw | 噪聲dB（A） | 重量kg |
2.8 | 1450 | 950 | 41 | 0.025 | ≤55 | 16 |
1230 | 45 | 0.04 | ≤60 | 17 | ||
1650 | 58 | 0.04 | ≤60 | 17 | ||
3.2 | 1450 | 1720 | 56 | 0.04 | ≤61 | 19 |
1940 | 62 | 0.06 | ≤62 | 20 | ||
2250 | 68 | 0.09 | ≤63 | 20 | ||
3.6 | 1450 | 2010 | 65 | 0.06 | ≤62 | 22 |
2480 | 73 | 0.09 | ≤63 | 22 | ||
3370 | 76 | 0.12 | ≤63 | 23 | ||
4.0 | 1450 | 3540 | 89 | 0.12 | ≤62 | 25 |
4080 | 95 | 0.18 | ≤63 | 26 | ||
4470 | 109 | 0.25 | ≤63 | 26 | ||
4.5 | 1450 | 4510 | 114 | 0.18 | ≤64 | 28 |
5870 | 121 | 0.25 | ≤65 | 29 | ||
6360 | 139 | 0.37 | ≤66 | 32 | ||
5.0 | 1450 | 6170 | 135 | 0.25 | ≤65 | 36 |
6920 | 142 | 0.37 | ≤66 | 4 | ||
7890 | 147 | 0.55 | ≤68 | 44 | ||
5.6 | 960 | 6400 | 78 | 0.37 | ≤69 | 45 |
7410 | 82 | 0.37 | ≤69 | 45 | ||
8060 | 94 | 0.37 | ≤70 | 45 | ||
6.3 | 960 | 9760 | 92 | 0.37 | ≤70 | 52 |
10570 | 102 | 0.37 | ≤70 | 52 | ||
12000 | 118 | 0.75 | ≤72 | 56 |

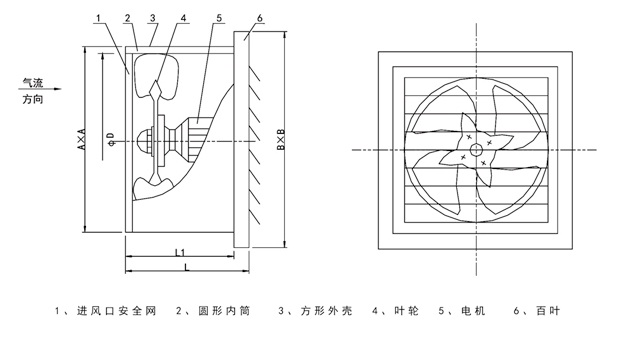

機號 | D | L | L1 | A*A | B*B |
2.8 | 288 | 280 | 255 | 350*350 | 400*400 |
3.2 | 328 | 290 | 265 | 390*390 | 440*440 |
3.6 | 368 | 310 | 285 | 430*430 | 480*480 |
4.0 | 408 | 350 | 325 | 470*470 | 530*530 |
4.5 | 458 | 360 | 335 | 520*520 | 580*580 |
5.0 | 510 | 375 | 350 | 580*580 | 640*640 |
5.6 | 570 | 375 | 350 | 640*640 | 700*700 |
6.3 | 640 | 395 | 370 | 710*710 | 770*770 |
1、安裝前應詳細檢查通風機是否因包裝、運輸而有損壞、變形，待修理妥善后才能進行安裝。安裝時要注意檢查各關聯部分有無松動，葉片與風筒間隙應均勻，不得相碰。
2、聯接出風口之管道重量，不應由風機風筒承受，安裝時應另加支撐。
3、在軸流通風機進口端必須裝置集風器，并裝好防護鐵絲網。
4、風機底座必須與地基平面自然接合，不得敲打螺栓強制連接，以防底座變形。安裝時應用水平尺校正機座，加墊以保持其水平位置，然后將地腳螺栓旋緊。
5、該軸流通風機不準吊裝使用，安裝完畢后，須先進行試轉。
6、通風機在長期未使用后，再重新使用時，必須先檢查各聯接部分是否牢固可靠，并經試運轉后，方可正式使用。
7、風機正式運轉后，每年應檢查一次螺釘是否松動，電線表皮是否損壞，根據其具體情況加以修理。
經常注意風機在運轉中有無異常響聲，振動是否加大，并且及時檢查修理。
