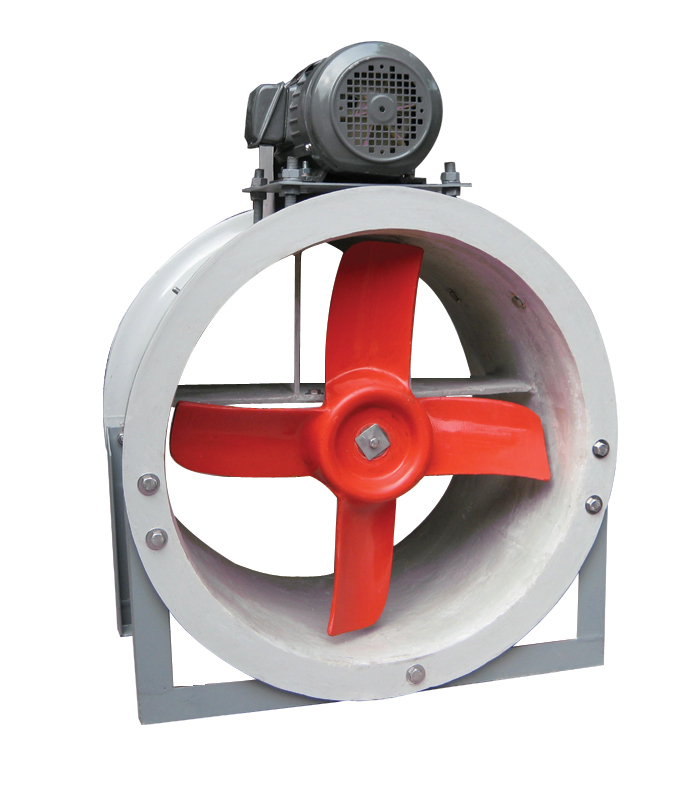

GD30K2-12型電機外置式玻璃鋼軸流風機采用皮帶傳動,傳動組件固定在風筒中央的密封筒內與介質隔離,可輸送潮濕、含腐蝕性的氣體。垂詢電話:13833893806 0318-8292563。
GD30K2-12型軸流風機是在FBZ-11型的基礎上參考設計的,其最大特點是:
如果需要輸送含有腐蝕性的、易爆性的氣體,可訂貨時提出要求。
機號 | 主軸 轉速 (轉/分) | 序號 | 全風壓(mmHg) | 風量 (立方米/小時) | 主軸槽輪 | 電機槽輪 | 電動機 | 三角 帶型號 | 葉片 角度 | |
型號 | 功率kw | |||||||||
6 | 1450 | 1 2 3 4 | 17.5 19 19.5 20 | 7800 9700 12000 13700 | 95×25-A2 95×25-A2 95×25-A3 95×25-A3 | 95×22-A2 95×22-A2 95×28-A3 95×22-A3 | Y90S-4 Y90S-4 Y100L1-4 Y100L1-4 | 1.1 1.1 2.2 2.2 | A 1245 | 15° 20° 25° 30° |
960 | 1 2 3 4 | 7.5 8.4 8.6 9 | 5150 6400 7800 8900 | 95×25-A2 | 95×22-A2 | Y90S-6 | 0.8 | A 1245 | 15° 20° 25° 30° | |
7 | 1450 | 1 2 3 4 | 24 26 26.5 28 | 12500 15000 19000 22000 | 112×30-A2 112×30-A2 112×30-A4 112×30-A4 | 112×28-A2 112×28-A2 112×32-A4 112×32-A4 | Y100L1-4 Y100L1-4 Y112M-4 Y112M-4 | 2.2 2.2 4.0 4.0 | A 1422 | 15° 20° 25° 30° |
960 | 1 2 3 4 | 10.5 11 11.5 12 | 8300 10000 15200 14500 | 112×30-A2 | 112×30-A2 | Y90L-6 | 1.1 | A 1422 | 15° 20° 25° 30° | |
8 | 1450 | 1 2 3 4 | 31.5 34 35 36.5 | 17300 22500 27000 32000 | 132×30-B3 132×30-B3 132×30-B4 132×30-B4 | 132×32-B3 132×32-B3 132×32-B3 132×32-B3 | Y132S-4 Y132S-4 Y132M-4 Y132M-4 | 5.5 5.5 7.5 7.5 | B 1651 | 15° 20° 25° 30° |
960 | 1 2 3 4 | 14 14.5 15 16 | 12000 15000 19000 21500 | 132×28-B2 | 132×28-B2 | Y100L-6 Y100L-6 Y112L-6 Y112M-6 | 1.5 1.5 2.2 2.2 | B 1600 | 15° 20° 25° 30° | |
9 | 960 | 1 2 3 4 | 17 18 19 20 | 17500 21500 27000 31000 | 142×35-B2 142×35-B2 142×35-B3 142×35-B3 | 142×28-B2 142×28-B2 142×32-B3 142×32-B3 | Y112M-6 Y112M-6 Y132M-6 Y132M1-6 | 2.2 2.2 4.0 4.0 | B 1753 | 15° 20° 25° 30° |
10 | 960 | 1 2 3 4 | 21 23 24 25 | 24000 30000 37000 42500 | 165×32-B2 165×32-B2 165×38-B4 165×38-B4 | 165×32-B2 165×32-B2 165×38-B2 165×38-B4 | Y133M1-6 Y132M1-6 Y160M1-6 Y160M1-6 | 4.0 4.0 7.5 7.5 | B 1956 | 15° 20° 25° 30° |

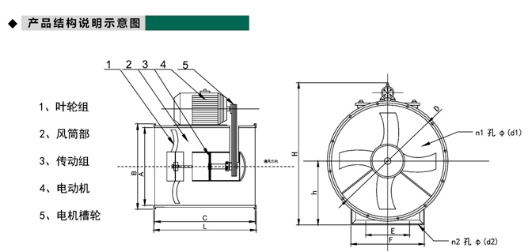

尺寸 機號 | A | B | C | L | D | E | F | H | h | 聯接螺釘孔 | 底部螺釘孔 | ||
φ(d1) | n1 | φ(d2) | n2 | ||||||||||
6 | φ606 | φ680 | 560 | 600 | φ645 | 350 | 450 | 950/1011 | 380 | φ10 | 8 | φ18 | 4 |
7 | φ707 | φ795 | 605 | 700 | φ755 | 500 | 650 | 1056/1155 | 446.5 | φ12 | 12 | φ20 | 4 |
8 | φ808 | φ894 | 750 | 800 | φ855 | 600 | 750 | 1227/1307 | 497 | φ12 | 12 | φ20 | 4 |
9 | φ909 | φ1005 | 829 | 900 | φ960 | 650 | 830 | 1361/1406 | 565.5 | φ12 | 12 | φ22 | 4 |
10 | φ1010 | φ1106 | 925 | 1000 | φ1060 | 700 | 900 | 1411 | 616 | φ12 | 12 | φ22 | 4 |
1、安裝前應詳細檢查通風機是否因包裝、運輸而有損壞、變形,待修理妥善后才能進行安裝。安裝時要注意檢查各關聯部分有無松動,葉片與風筒間隙應均勻,不得相碰。
2、聯接出風口之管道重量,不應由風機風筒承受,安裝時應另加支撐。
3、在軸流通風機進口端必須裝置集風器,并裝好防護鐵絲網。
4、風機底座必須與地基平面自然接合,不得敲打螺栓強制連接,以防底座變形。安裝時應用水平尺校正機座,加墊以保持其水平位置,然后將地腳螺栓旋緊。
5、該軸流通風機不準吊裝使用,安裝完畢后,須先進行試轉。
6、通風機在長期未使用后,再重新使用時,必須先檢查各聯接部分是否牢固可靠,并經試運轉后,方可正式使用。
7、風機正式運轉后,每年應檢查一次螺釘是否松動,電線表皮是否損壞,根據其具體情況加以修理。
8、經常注意風機在運轉中有無異常響聲,振動是否加大,并且及時檢查修理。
