DWT-Ⅱ型離心式玻璃鋼屋頂風機
DWT-Ⅱ型風機廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等各行業和高級民用建筑的排風，也可用于壓力要求較高場合的排風。風機直徑自Φ300-Φ1000mm，共9種機號。詳情垂詢電話:13833893806 0318-8292563。
DWT-Ⅱ型離心式玻璃鋼屋頂風機
性能參數表 安裝尺寸 安裝維護
DWT-II系列低噪音屋頂通風機系采用CAD模擬優化設計，經大量試驗研究開發的“星火”產品，具有效率高、噪音低、運轉平衡、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等各行業及高級民用建筑的送風和排風。風帽、風筒采用玻璃鋼，葉輪采用玻璃鋼材料制作。
DWT-Ⅱ型為離心式屋頂風機，可用于壓力要求較高場合的排風；風機直徑自Φ300-Φ1000mm，共9種機號。
機號 | 轉速r/min | 風壓(pa) | 風量m3/h | 功率kw | A聲級db | 重量kg |
3 | 1450 | 122-220 | 878-1253 | 0.75 | 57 | 88 |
3.5 | 1450 | 166-299 | 1395-1990 | 1.1 | 59 | 95 |
4 | 1450 | 298-412 | 1887-2677 | 1.1 | 62 | 115 |
4.5 | 1450 | 231-495 | 2966-4514 | 1.1 | 63 | 154 |
5 | 1450 | 378-615 | 4068-6113 | 2.2 | 64 | 195 |
6 | 960 | 223-385 | 5024-7338 | 1.5 | 65 | 234 |
7 | 960 | 371-548 | 8015-11925 | 3.0 | 68 | 292 |
8 | 960 | 521-721 | 12563-16708 | 5.5 | 70 | 374 |
720 | 393-405 | 9422-12531 | 4 | 68 | 374 | |
10 | 720 | 702-1072 | 22150-31436 | 11 | 72 | 396 |

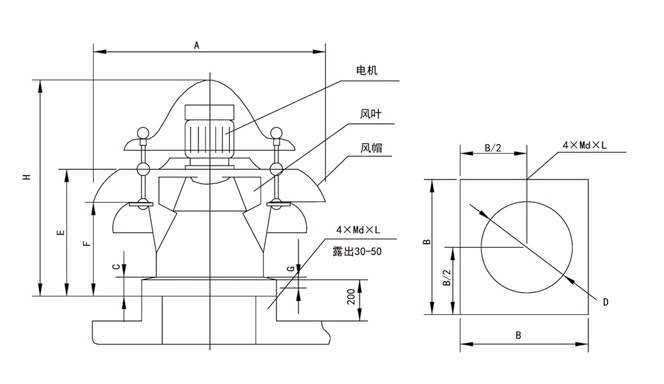

機號 | Φ A | Φ A | B | C | D | E | ΦF | H | G | n*m（d）*L1 |
3 | 680 | 690 | 430 | 80 | 277 | 382 | 300 | 702 | 50 | 4*M8*80 |
3.5 | 680 | 805 | 480 | 80 | 298 | 418 | 350 | 758 | 50 | 4*M8*80 |
4 | 680 | 920 | 520 | 80 | 328 | 463 | 400 | 803 | 50 | 4*M8*30 |
4.5 | 850 | 1035 | 570 | 80 | 343 | 493 | 450 | 833 | 50 | 4*M10*100 |
5 | 850 | 1150 | 640 | 80 | 383 | 548 | 500 | 948 | 50 | 4*M12*120 |
6 | 1000 | 1250 | 820 | 80 | 431 | 626 | 600 | 1026 | 50 | 4*M12*120 |
7 | 1190 | 1460 | 910 | 80 | 509 | 734 | 700 | 1229 | 50 | 4*M12*120 |
8 | 1190 | 1610 | 1050 | 80 | 563 | 818 | 800 | 1353 | 50 | 4*M12*120 |
10 | 1500 | 1840 | 1300 | 80 | 655 | 970 | 1000 | 1560 | 50 | 4*M16*150 |
?屋頂風機安裝說明
（1）風機必須處置安裝，不得傾斜，否則將會影響葉輪運轉或加大噪聲。
（2）安裝前應先在屋頂做好基礎，按機座螺孔距離埋入螺栓。
（3）安裝時，應先在機座下部基礎上加裝厚度6毫米的橡膠墊。在機座上邊路栓上加平光墊圈和彈簧墊，以免漏氣和損壞玻璃鋼螺栓機座孔或松動。
（4）安裝后用手轉動葉輪，檢查葉輪與集風器有無碰撞，然后點動開關試車，檢查葉輪需安裝方向是否正確，在確定間隙已調整適當后，緊固螺栓。
（5）局部通風系統，此系統直接給出了廠房內工作臺產生的有害氣體通過管道流出的情況。為了減少系統損失，拐彎處最好呈弓形，即圓滑過度。
（6）中心管道排氣系統，公共住宅的多層樓房，多層房間產生的有害氣體通過中心管道排出。風機的竄用和管道的布置均應考慮到壓力損失。
?屋頂風機使用維護說明
（1）當屋頂上吊裝風機時，注意不要使風機局部過載，起吊時要盡量使起吊的作用線通過風機的重心。
